Примечание, сделанное Г. Герцем в 1891 г.

Этот расчет основывается на наблюденной длине волны в 480 см. Если эта длина была определена неверно, должен быть соответственно изменен и расчет. Относительно действительного значения затухания см. примечание 5 в конце статьи «О весьма быстрых Электрических колебаниях».

скрученную спиралью проволоку. Например, я свернул проволоку длиной в 40 м в однослойную спираль диаметром I см, причем плотность витков была такова, что длина спирали составляла 1.6 м. При этом я мог наблюдать узловые точки на расстоянии около 0.31 м. в то время как в прямой проволоке расстояние между узлами составляло 2.8 м. При постепенном растяжении спирали одно значение переходило в другое.Таким образом, скорость распространения волны по оси z (оси спирали) была значительно меньше, чем в прямой проволоке. Но если рассчитать скорость по длине проволоки, то она получается больше. Подобное же явление наблюдается в проволоке, изогнутой зигзагообразно. Если я не ошибаюсь, теория Максвелла при допущении справедливости граничного условия для хорошего проводника не может объяснить этих явлений. Мне кажется, что согласно этой теории скорость распространения волны по оси z должна совпа;;ать со скоростью света при любой форме проволоки, если только можно не принимать во внимание сопротивление проволоки и если ее размеры (перпендикулярные к оси) исчезающе малы по сравнению с длиной волны. Оба эти условия выполняются в металлической проволоке, свернутой спиралью, но выводы из теории противоречат опыту.

Пытаясь объяснить результаты наблюдений с точки зрения теории Максвелла, мы не смогли преодолеть всех трудностей. Однако полнота, с которой эта теория объясняет большую часть явлений, должна рассматриваться как серьезное доказательство ее справедливости. Если же попытаться приложить к этим явлениям старые теории, то уже в простейших вопросах возникнет ряд противоречий, если только эти теории не будут уподоблены теории Максвелла путем введения представления об эфире-диэлектрике, как это было сделано Гельмгольцем.



XV. о лучах электрической силы

Непосредственно после того, как мне удалось доказать, что действие электрического колебания распространяется в виде волны, я сделал попытку усилить это действие и сделать его заметным на больших расстояниях, помещая возбуждаемый проводник в фокальной линии большого параболического вогнутого зеркала. Эти опыты не дали результата, причем мне стало ясно, что их неудача обусловлена неподходящими соотношениями между длиной использованной волны, составлявшей 4-5 м, и размерами, которые в лучшем случае я мог придать зеркалу. Недавно я заметил, что описанные мною ранее опыты легко могут быть произведены при колебаниях, происходящих примерно в 10 раз быстрее, т. е. при волнах, в 10 раз более коротких, чем использованные ранее. Поэтому я снова обратился к применению вогнутого зеркала и добился значительно лучших успехов, чем рассчитывал. Мне у/алось получить отчетливые лучи электрической силы и произвести при их помощи все элементарные опыты, которые производятся со световыми и тепловыми лучами. Эти опыты и описываются в дальнейшем.

Приборы

Метод получения коротких волн был совершенно подобен методу, при помощи которого возбуждались и более длинные волны. Примененный в опытах первичный проводник был устроен следующим образом: представим себе (фиг. 1 и 2 и их объяснение в конце статьи) цилиндрическое медное тело, диаметром в 3 см и длиной 26 см. По середине оно разрезано и снабжено искровым промежутком, полюсы которого образованы двумя сферическими поверхностями с радиусом в 2 см. Длина проводника приблизительно равнялась половине длины волны, соответствующей колебанию, возникающему в прямом проводе. Уже o-ic ода можно было сделать примерное заключение о величине периода колебаний. Необходимо, чтобы полюсы искрового промежзтка часто отполировывались и предохранялись во время опыта от побочных разрядов, при которых колебания возникать не могут. Вид и звук искр легко позволяют судить о тод1, находится ли искровой промежуток в удовлетворительном состоянии. Разряд" подво-

1 {Wied. Ann., 36, 769, 1889}.

* { Словом «разряд» Герц обозначает подводимое высокое напряжение }.



дился к обеим половинам проводника при помощи двух проводов, покрытых гуттаперчей; эти провода припаивались по обе стороны вблизи искрового промежутка. В качестве индуктора я с успехом применял вместо большого аппарата Румкорфа маленький аппарат Кайзера [Keiser] и Шмидта [Schmidt], который позволял получить между остриями искру длиной 4.5 см. Аппарат питался от трех аккумуляторов, причем между шариками первичного проводника удавалось получить искры длиной I-2 см. Во время опытов длина искрового промежутка составляла 3 мм.

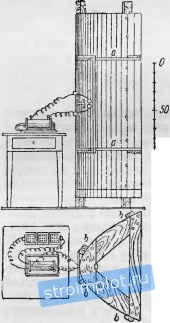

Фиг. 1.


Для обнаружения электрической силы в пространстве использовались и в этих опытах маленькие искры, создаваемые ею во вторичном проводнике. Иногда в качестве вторичного проводника применялся, как и ранее, контур, могущий вращаться в своей плоскости и имевший период колебаний, примерно равный периоду первичного проводника. Радиус контура составлял теперь только 7.5 см; контур был сделан из медной проволоки толщиной в 1 мм. Один конец проволоки оканчивался полированным латунным шариком диаметром в несколько лшллилетров, другой конец был заострен и мог быть установлен на очень маленьком расстоянии от латунного шарика при помощи микрометрического винта, изолированного от проволоки. Конечно, здесь получались искорки длиной лишь в несколько сотых миллиметра; при некотором навыке удается оценивать интенсивность процесса не столько по длине искр, сколько по их яркости.

Круговой проводник является непригодным для помещения в фокальной линии зеркала. Поэтому большая часть работы производилась с другим
